Конструктивные решения

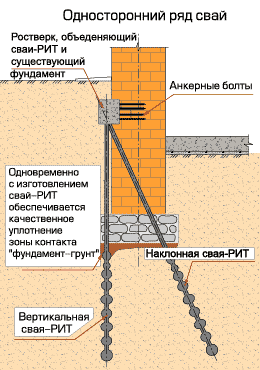

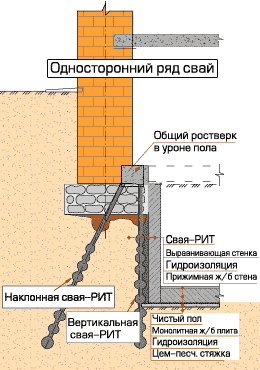

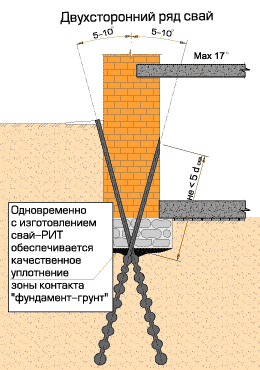

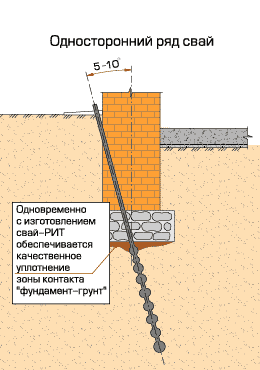

Наиболее распространенное решение "козловые сваи"	При доступе к фундаменту с одной стороны и больших вертикальных нагрузках применяют сваи-РИТ, оголовки которых объединяются ростверком, соединенным со стеной здания.	При небольших нагрузках и невозможности доступа к фундаменту со стороны подвала применяется одностороннее расположение свай.

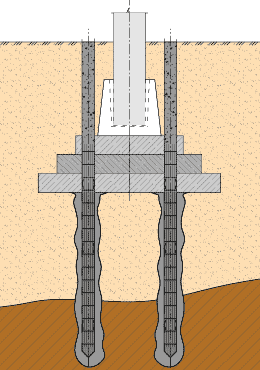

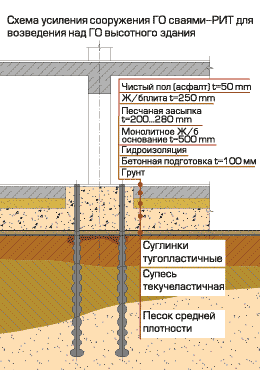

При таком расположении буро-инъекционных свай-РИТ можно углубить подвал на 3 метра.	Усиление отдельно стоящего фундамента колонны	Сквозь плиту или ребро бурятся скважины малого диаметра, что позволяет свести к минимуму перегрузку арматуры плиты (ребра). Несущая способность таких свай-РИТ не менее 70 тонн.

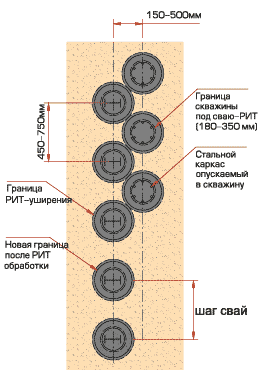

Конструктивное решение грунтовых анкеров. На правой части рисунка показано решение устройства анкерного крепления вблизи коллектора.		Ограждение котлована может быть выполнено из бурокасательных свай или свай, расположенных с шагом до 1 м.

Строительство подземной автостоянки
под существующим зданием в центре Москвы

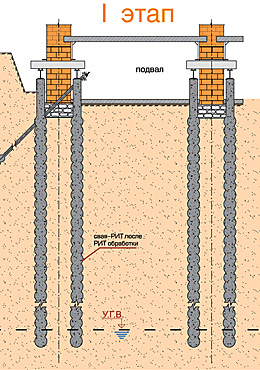

Осуществляется в IV этапа I этап включает: Изготовление свай-РИТ вдоль стен и у колонн. Сваи-РИТ диаметром 250-300, шаг до 1 м. Под внутренние стены и колонны размещают по 4 сваи-РИТ в кусте. Оголовки свай объединяют ростверками. Сквозь стены пропускают балки или стены берут в железобетонные обоймы. Сваи-РИТ дают осадки в первых мм, для исключения этих осадок, создают предварительное обжатие свай. Если подвал углубляется более трех метров, вдоль наружных стен устанавливают грунтовые анкера-РИТ, для исключения смещения свай в сторону котлована после разработки грунта.

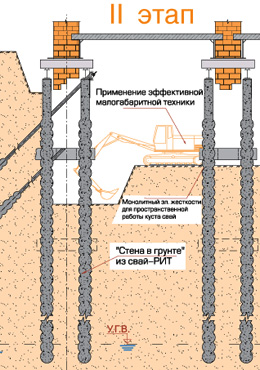

II этап включает: Поярусная разработка грунта малогабаритной техникой. Высота яруса определяется высотой этажей подземного комплекса. Дно промежуточного котлована на 150…200 мм выше перекрытия между подземными этажами. На дне котлована сваи-РИТ объединяют элементами жесткости. Устанавливают еще ряд анкеров через элементы жесткости, объединяющие сваи под наружными стенами. Количество подземных этажей ограничено уровнем грунтовых вод (заглубление ниже уровня грунтовых вод можно, но удорожает строительство).						Так начинаются работы II этапа Фото из журнала Grundbau-Teshenbuch

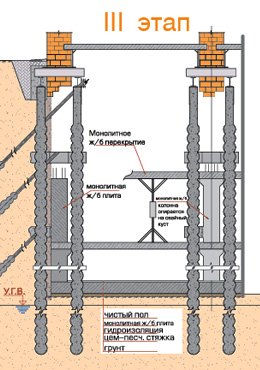

III этап включает: Устройство бетонной подготовки и гидроизоляции. Бетонирование железобетонной плиты, опирающейся на сваи-РИТ. Поярусное бетонирование выравнивающей стенки ограждения котлована из свай-РИТ. Устройство вертикальной гидроизоляции. Бетонирование наружных стен, колонн и перекрытия над нижним подземным этажом. Разборка диафрагм жесткости над перекрытием в местах продолжения стен. Бетонирование элементов 2-го яруса и т.д., до примыкания к существующим стенам и колоннам с заполнением зоны контакта мелкозернистым бетоном под давлением.						Так выполняются работы III этапа Stump Spezialtiefbau GmbH

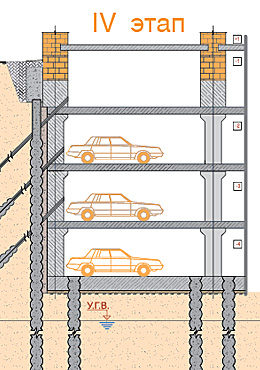

IV этап включает: Демонтаж свай-РИТ и временных диафрагм жесткости в помещении подземной части здания, устройство пандусов, лифтовых шахт, чистых полов и монтаж инженерных систем. Подземная автостоянка готова.

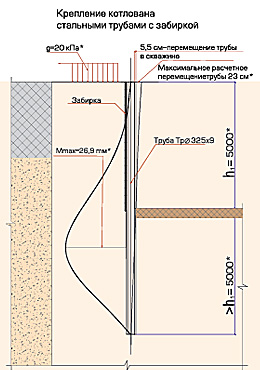

Крепление котлована стальными трубами с забиркой

Недостатки
Трубы диаметром 325 устанавливают в скважины диаметром 380 мм, отклонение труб в сторону котлована при разработке грунта не менее 5,5 см;
происходит неизбежное разуплотнение грунта за ограждающей конструкцией, вызывающее увеличение нагрузок на ограждение;
деформация трубы, зависящая от пригрузки на бровке котлована, свойств грунтов, наличия воды и т.п., реально достигает 5,5…15 см. Неизбежно образование трещин в грунте в пределах бровки;
перемещение верха труб в ограждении котлована, определенные расчетом по программе «Wall-3» достигают 23 см;
применение в условиях плотной застройки без дополнительных укрепительных мероприятий недопустимо;
необходимость устройства забирки одновременно с разработкой грунта (особенно в песках влажностью 3-8%).

Преимущества
возможность извлечения труб после обратной засыпки;
выполнение этих работ производят многие строительные организации.

Крепление котлована из труб ø 426 х 10 выполнено одной из фирм, работающих в Москве. Трубы отклоняются в сторону котлована, сцепление снижается, грунт разуплотняется и высыпается в котлован.

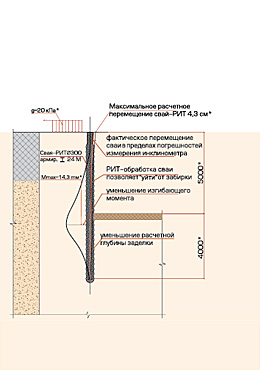

Крепление котлована сваями-РИТ, армированными двутавром

Недостатки
дополнительная технологическая операция;
невозможность извлечения элементов конструкции ограждения из грунта после засыпки пазух котлована.

Преимущества
фактические перемещения в пределах погрешностей измерения;
отсутствие деформации грунта, увеличение трения грунта по свае и сцепления с бетоном сваи, снижают нагрузку на крепь;
забирка устраивается в исключительных случаях (текучие супеси и т.п.);
работы выполняют малогабаритным оборудованием;
можно использовать сваи-РИТ в качестве конструкции ограждения и несущей стены здания.

* - расчет выполнен с использованием программы «Wall-3» для конкретного объекта.

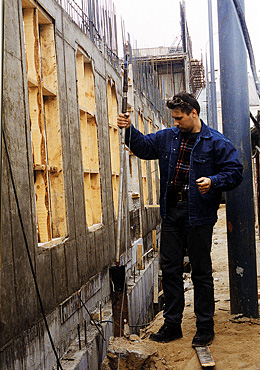

Инклинометрию выполняет ин-т «Гидропроект»

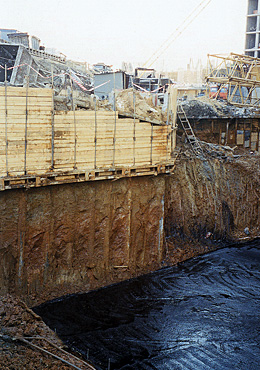

Крепление котлована выполнено
из свай-РИТ.
Глубина котлована 5,3 м шаг свай-РИТ-750 мм песок между сваями-РИТ не высыпается. (2002 г) Заказчик Главмосстрой, Генподрядчик Фундаментстрой-8.
Проект «Метрогипротранс»

График перемещения свай-РИТ. Измерения выполнял ин-т «Гидропроект».

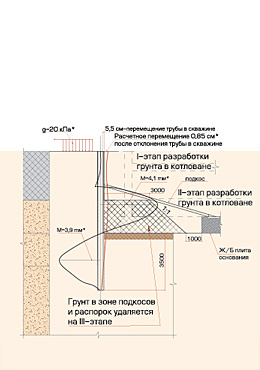

Крепление котлована подкосами

Можно выполнить традиционное крепление котлована c распорной системой

Недостатки
трубы диаметром 325 устанавливают в скважины диаметром 380 мм, отклонения труб в сторону котлована при разработке грунта 1-го яруса достигает 5,5см;
происходит неизбежное разуплотнение грунта за ограждающей конструкцией, вызывающее увеличение нагрузок на ограждение;
- деформация трубы, зависящая от пригрузки на бровке котлована, свойств грунтов, наличия воды и т.д., достигает 5,5…15 см. Неизбежно образование трещин в грунте в пределах бровки;
подкосы и распорки только фиксируют положение отклонившихся на 1-м этапе труб ограждения, деформации труб увеличиваются за счет обжатия элементов распорной системы;
высокая трудоемкость разработки грунта в зоне подкосов и распорок-проблемы с изготовлением свайного поля;
увеличение сроков строительства;
дополнительные рабочие швы в плите основания и усложнение работ по гидроизоляции;
необходимость устройства «окон» в стенах и перекрытиях для прохода подкосов;
дополнительные проблемы с замоноличиванием «окон» и устройством гидроизоляции;

Преимущества
выполнение этих работ производят многие строительные организации.

В итоге:
Строительство идет медленнее и становится дороже...

увеличить

Можно борта котлована закрепить вот такими подкосами, когда котлован не глубокий, и решать проблемы разработки грунта, установки арматуры и бетонирования, а потом «вечных» протечек.

повреждены в/в кабели и существующий

канализационный коллектор

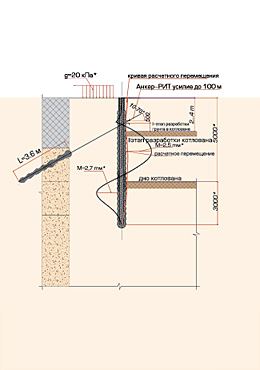

Крепление бортов котлована грунтовыми анкерами-РИТ

Можно выполнить крепление котлована сваями-РИТ в сочетании
с грунтовыми анкерами-РИТ.

Недостатки
выполнение работ производится специализированными организациями, а с нагрузкой на анкер более
100 тс, фирмой «РИТА», использующей передовые технологии.

Преимущества

удобство разработки грунта: низкие трудоёмкость, сроки и стоимость;
перемещения ограждения минимальны, при натяжении анкеров создается предварительное напряжение в грунтовом массиве;
отсутствие дополнительных рабочих швов в плите основания фундамента;
снижение возможного брака при устройстве гидроизоляции между фундаментной плитой и стенами здания;
удобство бетонирования плиты, стен и перекрытий подземной части.

В итоге:
Строительство идет быстрее и становится дешевле.

Не «экономьте» на распорках, последующие мероприятия, как правило, превышают «экономию»!

Можно борта котлованов закрепить сваями-РИТ с грунтовыми анкерами-РИТ. Удобно работать, надежно и в итоге дешевле. Забирка выполнена в толще насыпных грунтов. Генподрядчик «Промстроймонолит» 718-1449
Подрядчик «Виктория»,
Проект: МПО РИТА ул. Воронцовские пруды (2003г).
